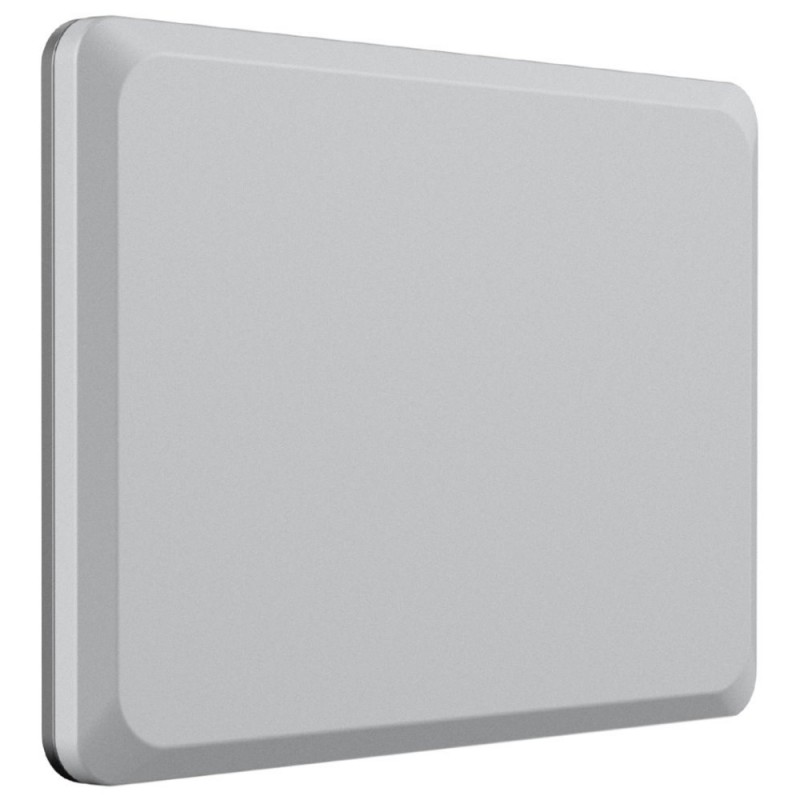

XtendLan XL-NSR300W perimetrický radar do 600m, 90 st., 24GHz, LAN/PoE, alarm, možnost připojení k PTZ Dahua/Hik

Zařízení slouží pro detekci pohybu osob a vozidel pomocí mikrovlnného záření velmi malého výkonu. Poskytuje informaci o poloze a rychlosti až 10 objektů najednou.

Jeden radar nahradí práci několika mikrovlnných nebo infračervených bariér. Radar nepotřebuje a nemá protilehlou stranu jako je tomu v případě mikrovlnných nebo infračervených bariér.

Radar je připraven na integraci k jiným systémům, typicky je dodáván s PTZ kamerou. Přímo podporovány jsou kamery výrobců Dahua a Hikvision. Součástí je však i SDK, které dovoluje vlastní integraci k jakémukoliv systému, nejen ke kamerám.

Radar je vybaven i I/O výstupy a můžete jej tak používat jako základní čidlo ve smyslu detekce pohybu v oblasti, a tedy napojení na alarm. Uživatel definuje v oblasti radaru obdélníkovou výseč, v níž jsou poplachy aktivní. Ostatní objekty poplachy nevyvolají.

Pomocí více těchto radarů můžete vytvořit 360° pokrytí a snadno jej integrovat do svého bezpečnostní sytému.

Součástí je software s grafickým rozhraním, který slouží nejen k sesouhlasení/kalibraci radar-kamera a sám o sobě může být použit i jako poplachový systém s vizualizací pohybujících se objektů.

Radar nelze vizuálně odlišit od Wi-Fi antény a nemá žádné pohyblivé části.

Zařízení je kompletně integrované s anténou a tvoří nedělitelný celek.

ZÁKLADNÍ SPECIFIKACE

Vlastnosti:

• Frekvenčně modulovaný radar se spojitou vlnou (FMCW)


• Vysílací kmitočet: 24,05 až 24,2 GHz (tj. K-band)


• Vysílací výkon: 20 dBm


• Doporučený detekční dosah: chodci na 450 m, vozidla 600 m


• Rychlost vyhodnocení celé oblasti: 125 ms, tj. 8 Hz


• Horizontální úhel detekce: 90°


• Vertikální úhel detekce: 13°


• Přesnost stanovení vzdálenosti +/- 0,5 m, přesnost stanovení rychlosti +/- 5 cm/s


• Spojité sledování více než 10 pohyblivých objektů současně


• Rozhraní: Ethernet, RJ-45, podporuje napájení přes PoE 802.3af


• Poplachový výstup: 1x opticky izolovaný


• Detailní datová komunikace TCP/IP


• Doba startu radaru: 30 sekund od přivedení napájení


• Certifikováno v EU a v souladu s VO-R/10/12.2019-9 (využívání rádiových kmitočtů a k provozování zařízení krátkého dosahu)

Fyzické vlastnosti:

• Pracovní teplota: -40 až +75 °C, zařízení je vodotěsné, krytí IP66


• Napájení: externí adaptér 12 V DC, kabelový vývod nebo PoE 802.3af, příkon do 8 W


• Chráněno proti zkratu na signalizačních vodičích, napětí na signalizačních vodičích viz jejich popis


• Chráněno proti přepólování


• Bez pohyblivých částí (zařízení neobsahuje ventilátor)


• Rozměry: 235 x 175 x 49 mm


• Hmotnost: 1,0 kg
