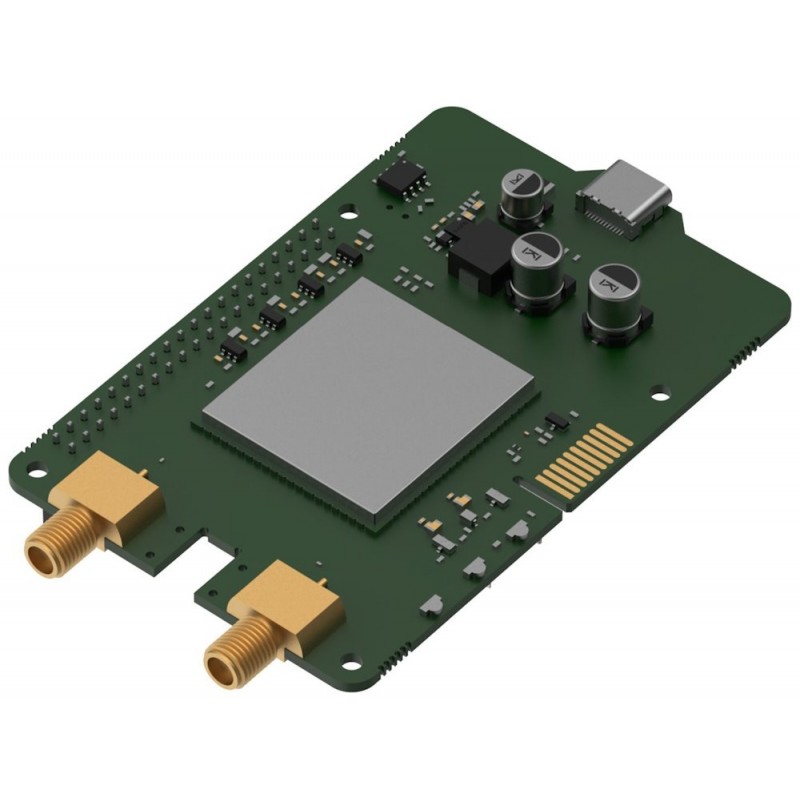

Teltonika EBD070 Calyx 5G Red Cap Modem pro Raspberry Pi 4 a 5

Na dotaz

Mobilní modem Teltonika Calyx 5G Red Cap pro Raspberry Pi 4 a 5. Kompaktní HAT+ rozšíření s podporou 5G SA, 4G LTE Cat 4, USB 2.0, GPIO ovládáním modemu, PCM audio rozhraním, 2× SMA konektory, slot pro Nano SIM, provozní teplota -40 až +75 °C.

Více informací

4 492 Kč s DPH

Přidat na seznam přání

Více informací

Teltonika EBD070

Kompaktní mobilní modem pro Raspberry Pi s podporou 5G Red Cap a 4G LTE připojení.

Teltonika Calyx EBD070 je 5G Red Cap modem ve formátu HAT+ určený pro přímou montáž na Raspberry Pi 4 a 5. Modem poskytuje spolehlivé mobilní připojení prostřednictvím 5G Sub-6GHz SA s rychlostmi až 223 Mbps (DL) / 123 Mbps (UL) a zpětnou kompatibilitou s 4G LTE Cat 4 až 195 Mbps (DL) / 105 Mbps (UL).

Modul se připojuje přímo na 40pinový GPIO konektor Raspberry Pi a nabízí napájení přes GPIO (DC 5 V a 3,3 V), nebo samostatný USB-C port. Díky kompaktním rozměrům 100,8 × 56 × 23,11 a hmotnosti pouze 57 g zabírá minimální prostor. Modul podporuje široký teplotní rozsah -40 až +75 °C, což umožňuje nasazení v průmyslových aplikacích.

  • Podpora 5G NR SA s rychlostmi 223 Mbps (DL) / 123 Mbps (UL)
  • Zpětná kompatibilita s 4G LTE (Cat 4) sítěmi
  • Kompatibilita s Raspberry Pi 4 a 5 prostřednictvím 40pinového GPIO konektoru
  • Ovládání modemu přes GPIO piny (PWR_KEY, reset, wakeup)
  • Digitální audio rozhraní PCM pro čistý přenos zvuku s nízkou latencí
  • Dva SMA konektory pro připojení mobilních antén a slot pro nano SIM kartu (4FF)
  • USB 2.0 rozhraní přes USB-C konektor, možnost napájení z GPIO nebo USB-C
  • Provozní teplota -40 až +75 °C vhodná pro průmyslové nasazení
  • Kompaktní rozměry 95,48 × 56 × 23,11 mm a hmotnost pouze 57 g
  • Certifikace CE, UKCA, EAC, UCRF, FCC, ISED (IC), RCM, CB, WEEE
EBD070 hardware

Pokročilé GPIO ovládání modemu
Modem nabízí plnou kontrolu přes GPIO piny Raspberry Pi. Pin PWR_KEY umožňuje zapnutí/vypnutí modemu pomocí pulzu ≥500 ms, pin Modem wakeup probouzí modem ze spánkového režimu (aktivní Low) a pin Modem reset provádí reset modemu (aktivní High). Všechny signály pracují s logikou 0–3,3 V.

Flexibilní napájení a konektivita
Zařízení lze napájet dvěma způsoby: přímo z 40pinového GPIO konektoru Raspberry Pi (5 VDC a 3,3 VDC) nebo externě přes USB Type-C port (5 VDC). Datová komunikace probíhá přes USB 2.0 rozhraní, což zajišťuje spolehlivý přenos dat mezi modemem a Raspberry Pi.

Globální pokrytí 5G a 4G pásem
Modem podporuje širokou škálu frekvenčních pásem: 5G NR SA (n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n30, n38, n40, n41, n48, n66, n70, n71, n77, n78, n79) a 4G LTE-FDD (B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B30, B66, B70, B71) a LTE-TDD (B34, B38, B39, B40, B41, B42, B43, B48).

Obsah balení
Calyx modem, manuál, montážní sada, 40pinový PCB konektor, USB-C na USB kabel.

ZÁKLADNÍ SPECIFIKACE

Model: Calyx 5G Red Cap (EBD070)
Mobilní modul: 5G Sub-6GHz SA 223 Mbps (DL) / 123 Mbps (UL); 4G LTE Cat 4 až 195 Mbps (DL) / 105 Mbps (UL)
Kompatibilita: Raspberry Pi 4 a 5
USB rozhraní: USB 2.0 (USB-C)
Napájení: 40pin GPIO (5 V a 3,3 V DC) nebo USB-C (5 V DC)
SIM karta: 1× slot nano SIM (4FF)
Anténní konektory: 2× SMA pro mobilní antény
Stavové LED: 1× Power, NET IND, NET STAT
GPIO funkce: PWR_KEY, Modem reset, PCM, Modem wakeup
Provozní teplota: -40 až +75 °C
Rozměry: 95,48 × 56 × 23,11 mm
Hmotnost: 57 g
Certifikace: CE, UKCA, EAC, UCRF, FCC, ISED (IC), RCM, CB, WEEE
