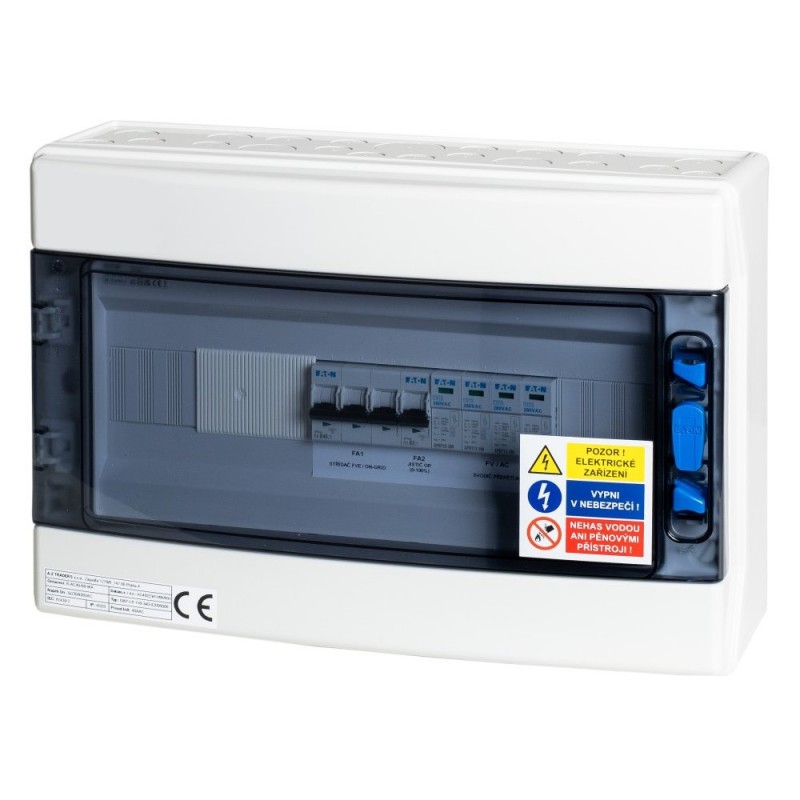

Solarmi AC40N0 osazený rozvaděč pro fotovoltaiku, jističe, chránič, N0, 3f, 40A

AC rozvaděč určený pro montáž na zeď, třída ochrany II, IP65, sloužící jako vstupní rozvaděč (u střídače) pro třífázové fotovoltaické elektrárny (typicky střídače: DEYE/Xtend Solarmi, GOODWE, SOLAX, GROWATT, WATTSONIC a jiné).

Jeho výhodou je malý rozměr, možnost „skládat“ s ostatními AC rozvaděči vedle sebe nebo pod sebe, čímž je možné je nainstalovat i do prostoru, kde je problém s místem.

V rozvaděči je osazen svodič přepětí AC T1+T2, jistič B40/3 pro jištění vstupu do střídače a jistič B2/1, který jistí PATICI/RELE Finder, které zajišťuje N0% pro splnění podmínek distribucí (součástí je jak NC, tak NO kontakt a střed). Tím je zajištěno použití pro všechny typy měničů na trhu.

Vhodné kombinovat s rozvaděčem R-FVE-DC2T1-IKA, R-FVE-DC3T1-IKA nebo až R-FVE-DC9T1-IKA pro stejnosměrnou část instalace a rozvaděči R-FVE-A40-2 pro zálohované okruhy s manuálním přepínačem (přemostění střídače), nebo rozvaděčem R-FVE-Z4 s proudovým chráničem, zásuvkami a jištěním.

• Splňuje normu/požadavky dle ČSN EN IEC 61439-3 a 61439-1 edice 2


• Kompaktní rozvodnice, vnitřní použití, IP65, řada IKA


• Včetně N/PE svorkovnice


• Profesionální provedení (ABS + dveře z polykarbonátu)


• 1 řada, 18 modulů, DIN lišty


• Jmenovité napětí 415 V AC & Jmenovité izolační napětí 1000 V AC / 1500 V DC

Soupis komponent:

1× Rozvodnice NA omítku IP65, průhledné dveře, 1 řada, 18 modulů (EATON IKA-1/18-ST)

1× Svodič přepětí třídy T1+T2 (B+C), 4pól sada pro TN-S (EATON SPBT12-280/4)

1× Jistič PL6, char B, 1pólový, Icn=6kA, In=2A (EATON PL6-B2/1)

1× Relé + Patice N0% (NC, NO, STŘED) (FINDER RELE 2P/8A 230AC + PATICE 40/41/44/99.01)

1× Jistič PL6, char B, 3pólový, Icn=6kA, In=40A (EATON PL6-B40/3)

ZÁKLADNÍ SPECIFIKACE

Určení: pro fotovoltaiku

Osazeno: ano

Materiál: plast

Hmotnost: 3 kg

Rozměry: 418 × 286 × 148 mm
