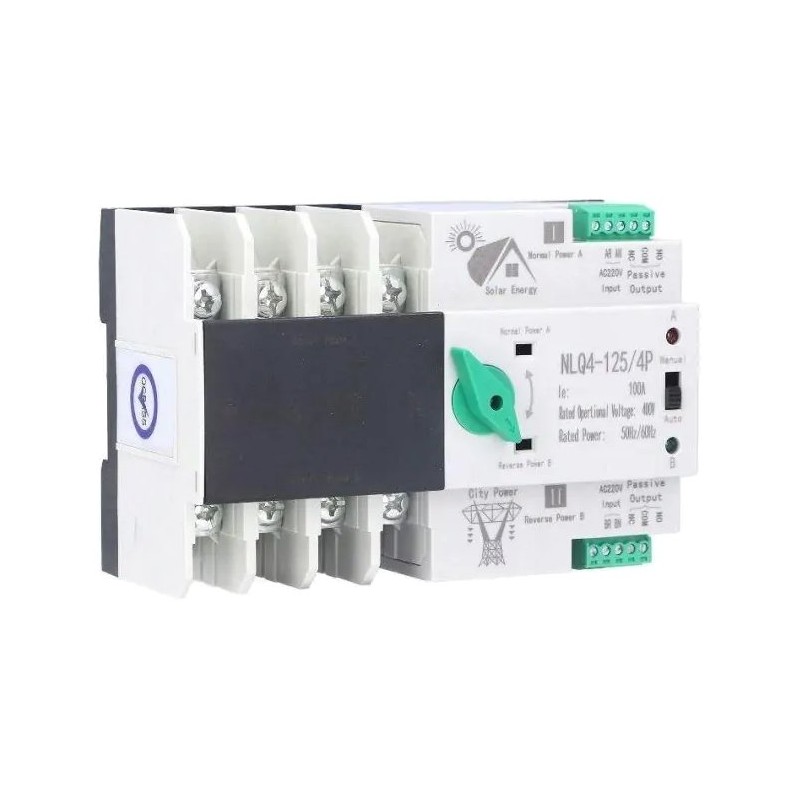

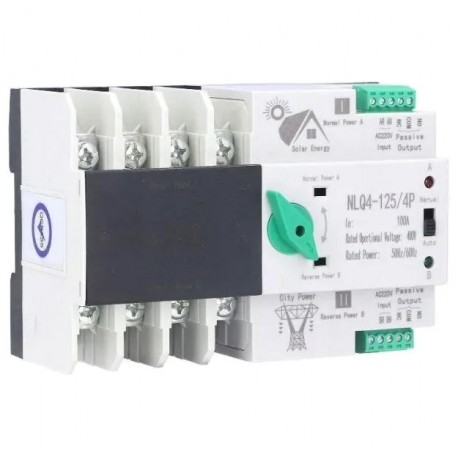

Solarmi NLQ4-125/4P, automatický přepínač sítí - napájení 4P 400V 63A pro FVE

Automatický přepínač sítí s pasivními silovými kontakty 4P a ovládacími kontakty pro řízení zařízení podle přítomnosti síťového napětí.

Přepínač umožňuje automatické přepínání mezi dvěma zdroji energie nebo řízené zapínání spotřebičů v závislosti na dostupnosti elektrické energie. Zařízení obsahuje ovládací vstup A (řídící) a podpůrný vstup B, přičemž při přítomnosti napětí na vstupu A se automaticky přepne do polohy I (power A), při výpadku na vstupu A a přítomnosti napětí na vstupu B se přepne do polohy II (B).

Silové kontakty lze ovládat i manuálně pomocí šoupátkového přepínače v poloze „manual“ nebo při nepřítomnosti napětí na ovládacím vstupu B. Funkce zařízení je nezávislá na přítomnosti napětí na silových kontaktech, což umožňuje izolované využití například pro spínání DC napětí 12–24V.

Aplikace jako přepínač sítí
Umožňuje přepínání mezi dvěma zdroji energie, například mezi veřejnou sítí a fotovoltaickou elektrárnou, bateriovou UPS nebo generátorem. Zapojení lze provést i inverzně – na vstup I (A) připojit veřejnou síť a na vstup II (B) záložní zdroj energie.

Řízené zapínání spotřebičů
Ideální pro automatické zapínání vybraných spotřebičů při dostupnosti elektrické energie na vstupu I (A), například ohřev akumulační nádoby, bojleru, nabíjení elektromobilu nebo čerpadel. Při připojení záložního zdroje k silovým kontaktům lze spotřebič přepojit k záložnímu zdroji.

Důležité upozornění
Při využití jako přepínač sítí musí být napětí obou sítí shodné s tolerancí ± 15 %. Pro správnou funkci je nutné mít ovládací napětí na obou vstupech A i B (AR,AN+BR,BN).

ZÁKLADNÍ SPECIFIKACE

Jmenovitý provozní proud: 63 A
Jmenovité provozní napětí: 400 V
Jmenovitá frekvence: 50–60 Hz
Doba přepnutí: ≤ 30 ms
Izolační napětí: 690 V AC
Počet pólů: 4P (4× přepínací kontakt)
Rozměry: 142 × 96 × 76 mm
Ovládání: automatické + manuální
